蔡司三坐標測量儀PRISMO navigator

蔡司三坐標測量儀PRISMO navigator在全球業界堪稱高速掃描和至高精度在線測量機的代名詞。PRISMO ultra的長度測量誤差僅為0.5+L/500毫米，是至高精度任務的選擇。

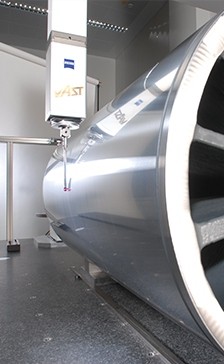

極速掃描：VAST navigator

PRISMO navigator可極速獲取*為精確的測量結果。navigator技術是為蔡司所研發的高速高精度掃描技術。智能優化參數設定以確保測量的精確性。得益于切線逼近掃描、螺旋掃描和測針快速動態校準等功能，可進一步縮短測量時間。

計算機輔助精度修正（CAA)

PRISMO navigator可實現對測量機動態誤差的有效補償，從而確保即便于高速掃描過程中仍可獲得理想的測量精度。

在線測量

PRISMO亦適用于貼近于生產區域的在線測量，有效避免往返實驗室的周折，得益于蔡司對于關鍵組件的多年研發經驗及結合。

機械技術

. 采用碳纖維和工業陶瓷材質的橋框擁有*為輕質化的結構和優秀的抗扭強度
. 不受溫度影響的玻璃陶瓷光柵尺技術
. 所有軸向均采用蔡司四面環抱軸承技術。
. 出色的減振系統以及采用全封閉式導軌及光柵尺可用于車間在線測量
. 工件*大重量5,000 kg起

蔡司PRISMO ultra

蔡司PRISMO ultra在蔡司PRISMO navigator基礎上進一步提高了測量精度。通過更為精確的量程、優化的氣浮軸承設計、氣浮減振技術和所有組件更為嚴格的適配獲得優異的測量精度。蔡司PRISMO ultra可適用于科研、質量控制各類計量標準器等領域的測量任務。

多探頭平臺技術

蔡司PRISMO navigator采用蔡司的多探頭平臺技術（MASS）。借助于該技術可實現一機多用，在同一測量機上滿足固定式測頭，旋轉式測頭甚至光學測頭的使用，使用方便快捷。

選項

RT-AB轉臺
轉臺是三坐標測量機的理想選擇——尤其適用于測量軸類，軸承，齒輪等回轉型工件。RT-AB轉臺采用氣浮軸承支撐，其理想的徑向和軸向跳動值以及直接驅動方式令人印象深刻。RT-AB轉臺支持嵌入式或外置式使用，可據承載進行*優設定，基于CAA技術有效實現*佳的測量精度。

RDS-CAA
RDS CAA 旋轉式測頭座可有效縮短測針校準時間，實現快速校準。

選項

. 探針更換庫位架
. 集成轉臺作為第四軸
. 支持自動上下料系統
. 結合恒溫房支持車間現場使用

測量范圍(in mm)

	X	Y	Z
7/9/5	700	900	500
7/9/7	700	900	700
9/12/7	900	1,200	700
9/15/7	900	1,500	700
9/18/7	900	1,800	700
9/24/7	900	2,400	700
12/18/10	1,200	1,800	1,000
12/24/10	1,200	2,400	1,000
12/30/10	1,200	3,000	1,000
12/42/10	1,200	4,200	1,000
16/24/10	1,600	2,400	1,000
16/30/10	1,600	3,000	1,000
16/42/10	1,600	4,200	1,000
